کلید غیر تماسی اتوماتیک

در این پروژه می خواهیم یک کلید غیر تماسی اتوماتیک برای لامپ طراحی کنیم تا بدون اینکه سوئیچ را لمس کنیم، لامپها روشن شوند.

کلید لامپ یکی از قطعات الکتریکی است که در منازل دائما در حال استفاده می باشد. با اینکه به نظر نمی رسد، اما کلید لامپ مصرف برق را بالا می برد. در این شرایط شیوع بالای ویروس کرونا و کاربرد زیاد کلیدهای لامپ، به نظر من طراحی یک کلید لامپ اتوماتیک، بهترین روش برای جلوگیری از شیوع بیشتر کرونا است و همچنین هزینه برق را نیز کاهش می دهد.

چرا کلید غیر تماسی طراحی کنیم؟

کلیدهای لامپ غیر تماسی هزینه بالایی دارند در حالیکه طراحی این کلید غیر تماسی هزینه بالایی ندارد و مناسبتر است. همچنین می توانید از ساخت این کلید نهایت لذت را ببرید!

چگونه یک کلید غیر تماسی طراحی کنیم؟

  • ابتدا کلید لامپ مورد نظر خود را آماده کنید.
  • یک صفحه چوبی یا مقوایی به اندازه کلید خود فراهم کنید و به عنوان برد مدار از آن استفاده کنید.
  • برد را به دو قسمت تقسیم کنید.
  • سپس با استفاده از چسب حرارتی برد را به کلید بچسبانید.
  • با توجه به دیاگرام مدار که در تصویر زیر آمده است، قطعات را به یکدیگر متصل کنید.
  • سپس کدی که در مقاله آمده را دانلود کنید و در آردوینو نانو آپلود کنید.
  • دقت کنید که در صورتیکه بخواهید لامپ به صورت اتوماتیک خاموش شود، آن بخش از کد که کامنت شده را از حالت کامنت خارج کنید.
  • همچنین می توانید مدت زمان روشن ماندن لامپها را نیز به دلخواه تنظیم کنید.
  • چرخش آن به سمت چپ باعث کاهش حساسیت صدا می شود. پیچش به سمت چپ باعث افزایش آن می شود.
  • با استفاده از پیچ تنظیم سنسور صدا می توان آن را تنظیم کرد به طوریکه اگر آن را به سمت چپ بچرخانید، حساسیت صدا کاهش می یابد و چرخش آن به راست باعث افزایش آن می شود.

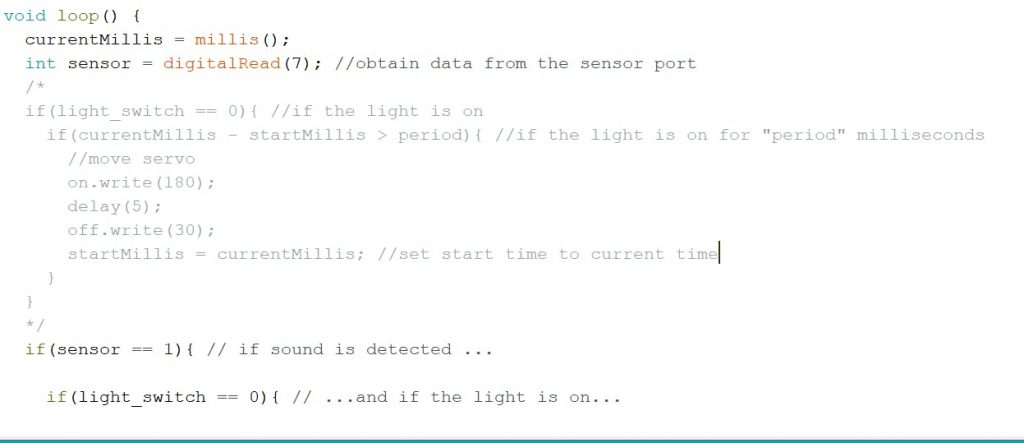

کد پروژه
part-of-code

شماتیک مدار کلید غیر تماسی

شماتیک مدار کلید غیر تماسی

کد پروژه

لینک دانلود کد پروژه سوئیچ غیر تماسی اتوماتیک

قطعات مورد نیاز

  • ۱x Arduino Nano R3
  • 1x DFRobot Gravity: Analog Sound Sensor For Arduino
  • 2x SG90 Micro-servo motor
  • 1x Jumper wires (generic)
